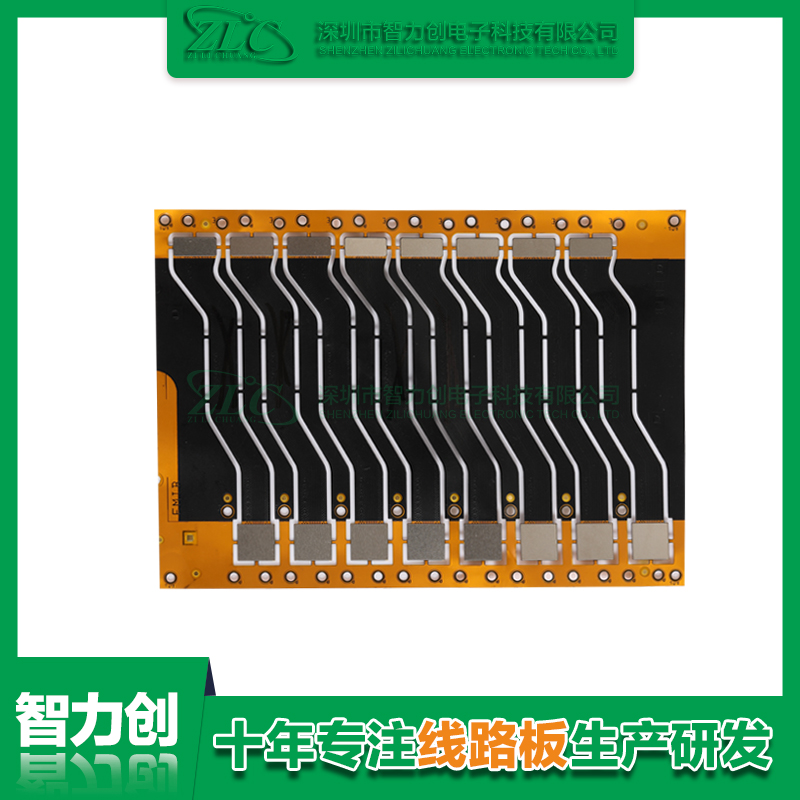

fpc阻抗板是一種柔性印刷電路板，相較于傳統硬板可以更好地適應復雜的三維曲面結構，同時也具有輕薄、柔性的特點。阻抗板是指在單元長度內，電路板上的信號傳輸電流的特性阻抗值保持不變的一種板子，它可以解決高速電路中信號失真和電磁兼容性等問題，常用于數據通信、網絡通信等領域。接下來深圳智力創線路板生產廠家小編，將從四個方面對fpc阻抗板進行詳細的闡述。

一、fpc阻抗板優點

1、重量輕，可彎曲，可隨意折疊、旋轉捆綁；

2、線性沒有焊縫，可減少寄生電容；

3、在高頻率范圍內具有卓越的綜合性能；

4、便于在廣泛的應用中與各種器件接口，廣泛應用于軟性顯示器、柔性線路板等。

5、阻抗板符合噪聲考慮，阻抗板的設計和布線也需要盡可能地減少電磁噪聲

二、fpc阻抗板設計技巧

1、線寬控制。fpc阻抗板的線寬和線距可以對阻抗值的控制產生很大的影響。因此，設計者必須根據設計實際情況合理選擇線寬和線距，以此來達到恰當?shù)淖杩怪怠?/p>

2、焊盤位置。通過設計合理的焊盤位置，可以最大限度地減少pcb板上的寄生電感，降低板子的阻抗值，實現最終的設計目的。

3、層次控制。

fpc阻抗板的層數如果太多或太少，都有可能對阻抗值控制產生不利的影響。因此，設計者必須嚴格控制板子的層數，以便達到最佳的阻抗值控制效果。

三、fpc阻抗板的常見問題

1、阻抗失控：阻抗失控是重要的錯誤，導致在靈敏電路中的不算等格式信號（回歸或十字線），對于靈敏設備，它會在電路中崩掉，而且會損失許多很難恢復的東西。

2、布線：布線不規范會導致阻抗的值出現偏差，這也是fpc阻抗板的一大問題。

3、在fpc阻抗板上過多地使用差分線（雙向傳輸線），這種傳輸線雖然可以減少時延和串?dāng)_，但是過多的使用也很容易導致阻抗失控。

4、精度受到影響：厚度均勻度不好，或者表面的殘留物質干擾了銅的厚度或結構。這應該注意是選擇您的制造商時的一個重要因素。

四、fpc阻抗板生產工藝

fpc阻抗板的生產工藝和普通的剛性板差別比較大，主要有以下幾點注意事項：

1、材料選擇：fpc阻抗板材采用聚酰亞胺薄膜，通過基張?jiān)斐删_的阻抗值。

2、線路蝕刻：在pcb阻抗板的生產過程中線路蝕刻是至關重要的。傳統的硬板上是采用蝕刻的方法進行線路制作，但是對于fpc阻抗板的制作則需要用到壓印法。

3、層壓：聚酰亞胺薄膜的層壓是空氣流量控制而不是壓緊力量控制。然后，fpc板被放入一個巨大的壓機中，使用高溫高壓對它進行層壓。

4、孔的鉆孔：在fpc阻抗板的制作中，鉆孔一般不建議；如果一定需要進行鉆孔，則需要采用激光鉆孔的方式。

fpc阻抗板已經成為現代電子制造業中不可或缺的一部分，而fpc阻抗板的制作也面臨著越來越多的挑戰和需求。在經過科學的設計與可行性分析后，fpc阻抗板能夠在實際應用中最大程度地發揮其優勢，從而為現代電子制造業的發展注入新的活力。
